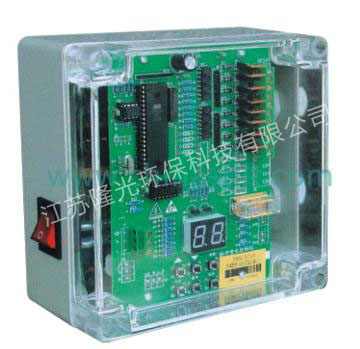

DMK-3CS-8X脈沖控制儀是脈沖布袋除塵器高、低壓噴吹清灰系統的自動控制儀器。其輸出的開關信號，直接控制電磁閥的開閉，使壓縮空氣能循環噴吹濾袋，從而達到清灰的目的。該ADMK脈沖控制儀可廣泛應用于冶金、水泥、礦山、鑄造、醫藥等工業部門的除塵器控制，我廠并可根據各行各業用戶的要求進行專門設計。 該DMK-3CS-8X脈沖控制儀選用進口數字集成電路、先進的電路設計，因而具有性能穩定可靠、抗干擾性強、動耗、使用及維修方便等特點。
DMK-3CS-8X脈沖控制儀結構原理：
DMK-3CS-8X脈沖控制儀由數控、顯示、電子開關、電源四大部分組成。
1、 數控部分：由數字集成電路組成，包括振蕩、單穩、復合、計數、復位及面板上脈寬調節、間隔調節、復吹、撥盤等控制元件組成。
2、顯示部分：由七段譯碼、電平轉換及面板上數碼顯示、脈寬顯示、工作電壓指示、輸出電壓指示等組成。
3、電子開關部分:由譯碼、電子開關及側板上輸出接插座組成。
4、脈沖控制儀電源部分：由電源線、開關、變壓器、保險絲、整流穩壓電路等組成。
|
